관로 진단 기술

지금까지 수돗물 생산과정인 정수장 수질관리에 예산 및 정책이 편중되고, 수송과정인 상수도관망에 대한 진단 및 관리가 미흡한 실정으로 관로 사고가 빈번하게 발생되고 있습니다. 이러한 관로 사고의 예방을 위해서는 관로의 정확한 상태를 진단하고 누수발생 지점의 정확한 누수 탐사 및 복구가 수행되는 과학적이고 체계적인 관리가 필요합니다.

상수관로 종합 진단 기술

- 화상분석, 누수탐사, 매설관 위치탐사 등 종합적인 배관 상태 진단 가능
- 부단수 상태에서 관로내부의 스케일 생성을 고해상도 카메라를 투입/촬영하여 진단 (최대 105m까지 이동)
- 음향 캡슐을 케이블에 부착하여 이동하면서 누수음을 기록
- 케이블에 주파수를 흘려보내 관내부 케이블에서 방출되는 주파수를 외부에서 탐지하면서 관로 위치 탐사

카메라 크기 22mm, 35mm (250만화소)
사용 압력 16kgf/cm2
이동 거리 105m
누수 탐사 Hydrophone
매설관 위치 탐사 주파수를 이용한 위치 탐사

상수관로 종합 진단 기술

  • 부단수 내시 카메라

  • 누수 탐사 음향 캡슐

매설관 위치 탐사 기술

누수 탐사 기술

- 누수음이 관체가 아닌 유체를 따라 전달되는 음파를 Hydrophone으로 감지하여 누수 위치탐사
- 누수가 의심되는 구간의 양 지점에 하이드로폰을 이용한 센서를 부착, 음향신호를 측정한 후 분석하여 누수 위치를 추정
- 비금속관의 낮은 탄성 주파수 감지 가능 (비금속관 탐지 가능/탐사 시간 최소화)
- 자동 노이즈 필터 및 신속한 측정 및 분석 가능

정확성 ± 1m (3ft)
유속 범위 > 1.5m/s (5ft/s)
적용 관경 D50mm~D3,000mm
매설관 위치 탐사 Contact Sensor : 183m
Hydrophone : 305m

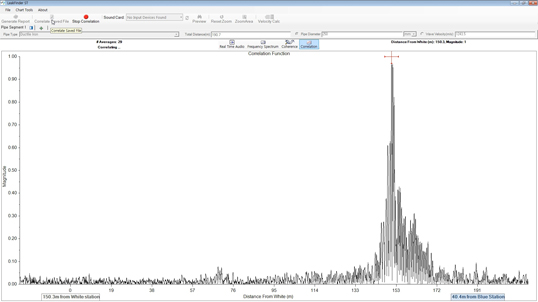

누수 탐사 기술 원리

누수 탐사 기술
